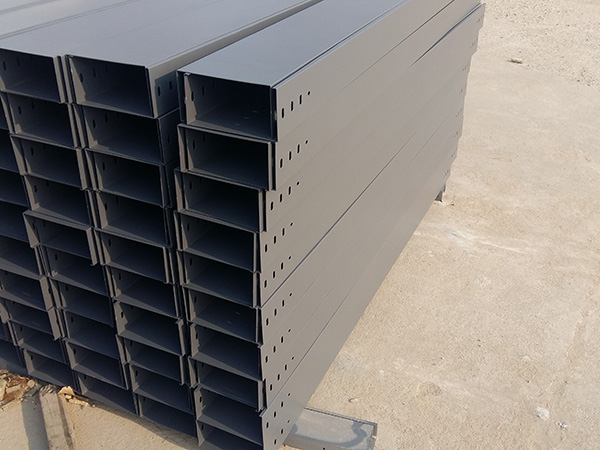

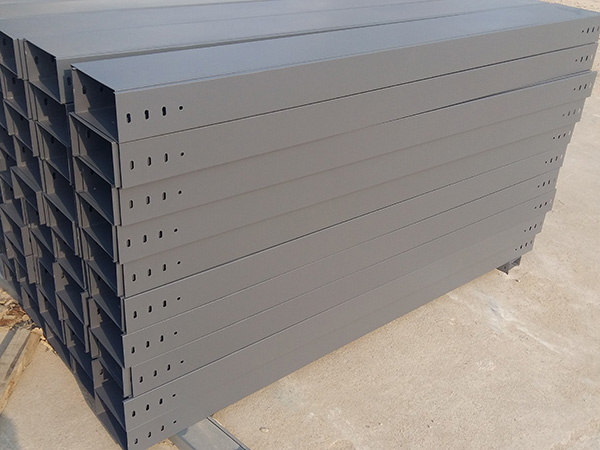

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或屬于腐蝕區，則材質必須具有防腐、耐潮氣。

　　電纜橋架允許最小板厚：當橋架寬度B＜100mm時 板厚1.0mm；100≤B＜150時 1.2mm；150≤B＜400時 1.5mm；400≤B≤800時 2.0mm；B＞800時 2.5mm 。

　　電纜橋架

　　以鋼制電纜橋架工程設計規范 CECS31∶91為基礎，由中國工程建設標準化協會電氣工程委員會修訂。

　　電纜橋架寬度 ~允許最小板厚 電纜橋架寬度＜100~ 1 100≤電纜橋架寬度＜150~ 1.2 150≤電纜橋架寬度＜400~ 1.5 400≤電纜橋架寬度＜800~ 2

　　800＜電纜橋架寬度~ 2.5電纜溝蓋板、電纜橋架、電纜支架、電表箱、擠拉型材等。

　　鋼制電纜橋架槽體厚度:B(橋架寬度)小于100mm時厚度1.0mm;B大于等于100mm小于150mm時,厚度1.2mm;B大于等于150mm小于400mm時,厚度1.5mm;B大于等于400mm小于等于800mm時,厚度2.0mm;B大于800mm時,厚度2.5mm.具體請參照JB/T10216-2000電控配電用電纜橋架標準。

　　電纜托盤、梯架宜用冷軋板，在滿足強度要求的條件下，也可使用熱軋板，其材質應符合《普通碳素結構鋼技術條件》GB700標準中Q235A鋼并符合《普通碳素結構鋼冷軋鋼帶》GB716及《普通碳素鋼、低合金鋼薄鋼板技術條件》GB912標準的有關規定。 第2.3.2條 托盤、梯架允許最小板材厚度可見表2.3.2。 托盤、梯架允許最小板材厚度 表2.3.2

　　電纜橋架的標準，標準編號:QB/T 1453-2003 標準名稱:電纜橋架 標準狀態:現行

　　英文標題:Cable supports system 替代情況:QB/T 1453-1992 實施日期:2003-10-1

　　頒布部門:中華人民共和國國家發展和改革委員會

　　內容簡介:本標準規定了鋼制電纜橋架產品的型號、要求、試驗方法、檢驗規則及標志、包裝、運輸、貯存。

　　本標準適用于架設10k V以下的動力電纜、控制電纜鋼制橋架，不適用于有色金屬和非金屬制作的橋架。
